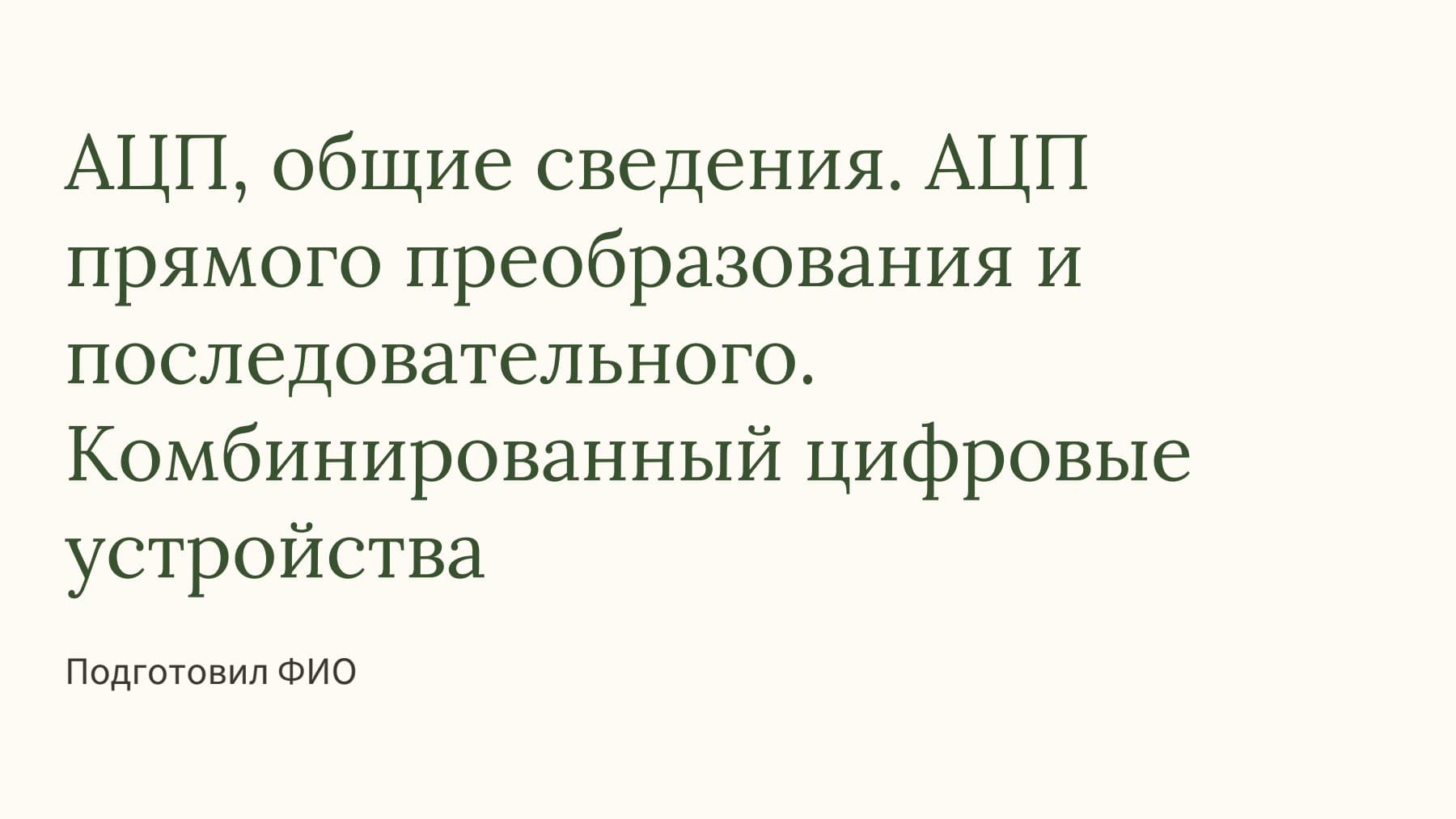

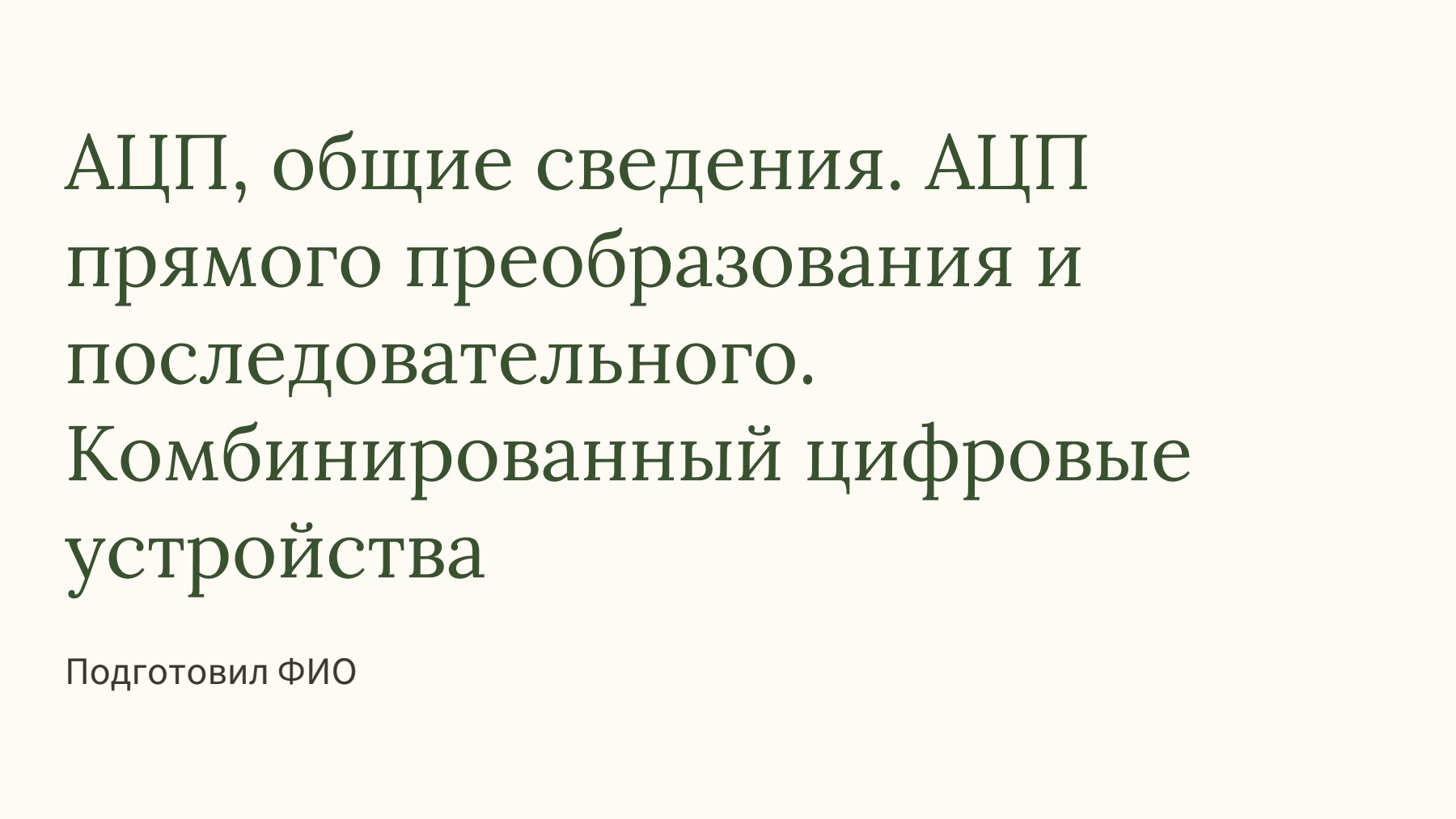

АЦП, общие сведения. АЦП прямого преобразования и последовательного. Комбинированный цифровые устройства

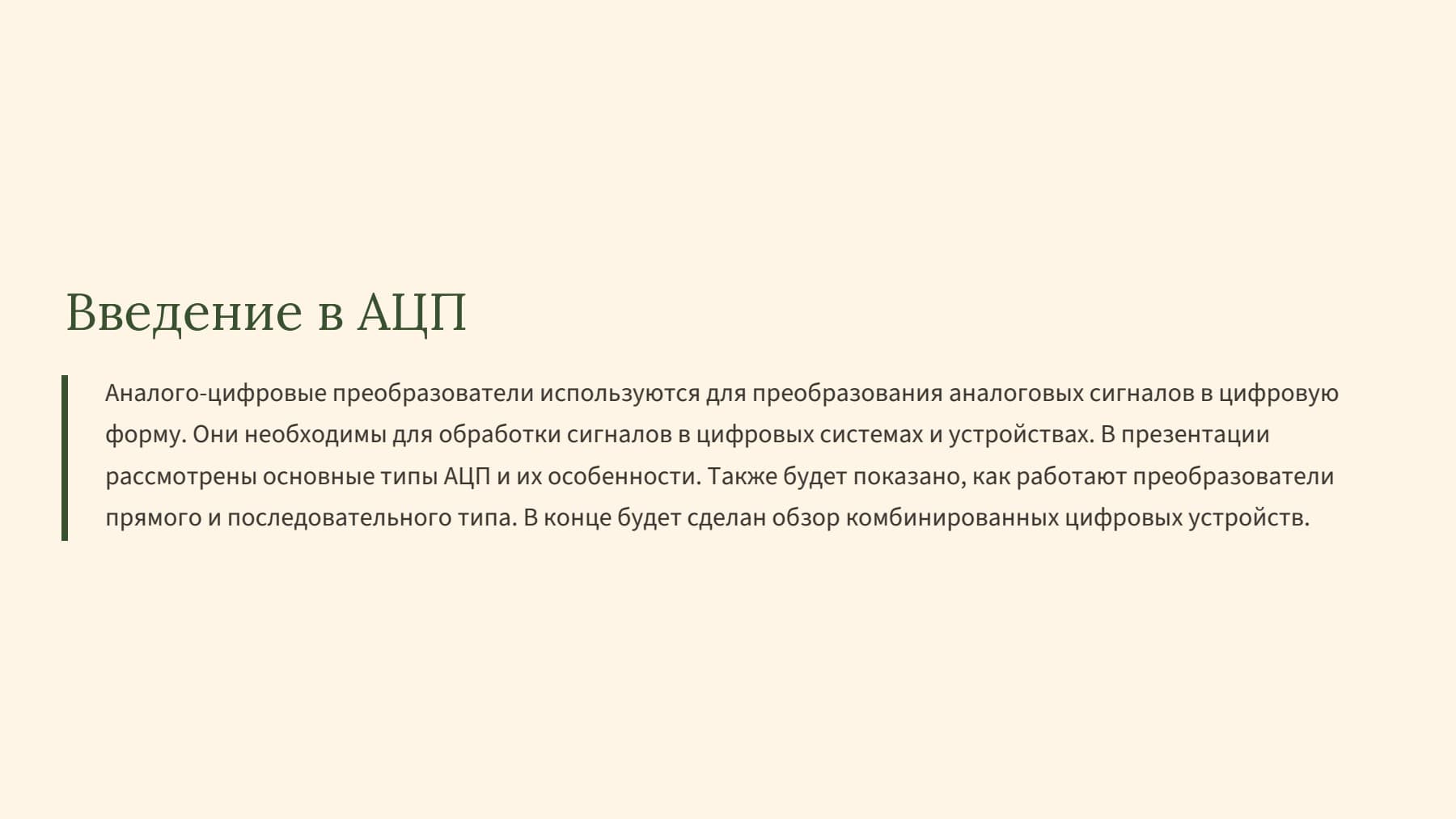

1. Введение в АЦП

Аналого-цифровые преобразователи используются для преобразования аналоговых сигналов в цифровую форму. Они необходимы для обработки сигналов в цифровых системах и устройствах. В презентации рассмотрены основные типы АЦП и их особенности. Также будет показано, как работают преобразователи прямого и последовательного типа. В конце будет сделан обзор комбинированных цифровых устройств.

2. Основные параметры АЦП

Ключевыми характеристиками АЦП являются разрядность, скорость преобразования и точность. Разрядность определяет качество цифрового представления сигнала. Скорость преобразования важна для обработки быстрых сигналов. Точность зависит от качества компонентов и метода преобразования. Эти параметры влияют на выбор АЦП для конкретных задач.

3. Принцип работы АЦП

АЦП преобразует аналоговый сигнал в цифровую форму по определенному алгоритму. Процесс включает сравнение входного сигнала с опорным и определение его цифрового значения. В зависимости от типа АЦП используются разные методы сравнения и преобразования. Основные типы — прямого и последовательного преобразования. Каждый из них имеет свои преимущества и ограничения.

4. АЦП прямого преобразования

Этот тип АЦП работает по принципу сравнения входного сигнала с опорным. Он использует компараторы и регистры для быстрого преобразования. Такой АЦП обеспечивает высокую скорость и хорошую точность. Он широко применяется в системах, требующих быстрого отклика. Основной недостаток — сложность и стоимость реализации.

5. АЦП последовательного преобразования

Этот тип АЦП использует последовательный алгоритм преобразования сигнала. Обычно применяется метод Successive Approximation. Он обеспечивает хорошее соотношение цена-качество и высокую точность. Такой АЦП медленнее, чем прямого преобразования, но более прост в реализации. Он подходит для задач, где важна точность, а скорость не критична.

6. Сравнение типов АЦП

Прямое преобразование отличается высокой скоростью и сложностью схемы. Последовательное преобразование более медленное, но проще и дешевле. Выбор типа зависит от требований к скорости и точности. В некоторых случаях используют комбинированные схемы. Важно учитывать параметры системы и условия эксплуатации.

7. Комбинированные АЦП

Комбинированные АЦП сочетают преимущества прямого и последовательного преобразования. Они используют разные методы для достижения высокой скорости и точности. Такие устройства применяются в сложных системах обработки сигналов. Они позволяют снизить стоимость и повысить надежность. В результате достигается оптимальный баланс характеристик.

8. Применение АЦП

АЦП широко используются в измерительной технике, автоматике и телекоммуникациях. Они необходимы для цифровой обработки аналоговых сигналов. В устройствах автоматического управления и обработки данных. В системах связи и мультимедийных устройствах. Их выбор зависит от требований к скорости, точности и стоимости.

9. Заключение и выводы

Аналого-цифровые преобразователи являются важной частью современных цифровых систем. Различные типы АЦП позволяют решать разные задачи по скорости и точности. Комбинированные устройства предлагают оптимальные решения для сложных систем. Правильный выбор АЦП обеспечивает эффективность и надежность работы устройств. В будущем развитие технологий улучшит характеристики преобразователей.
