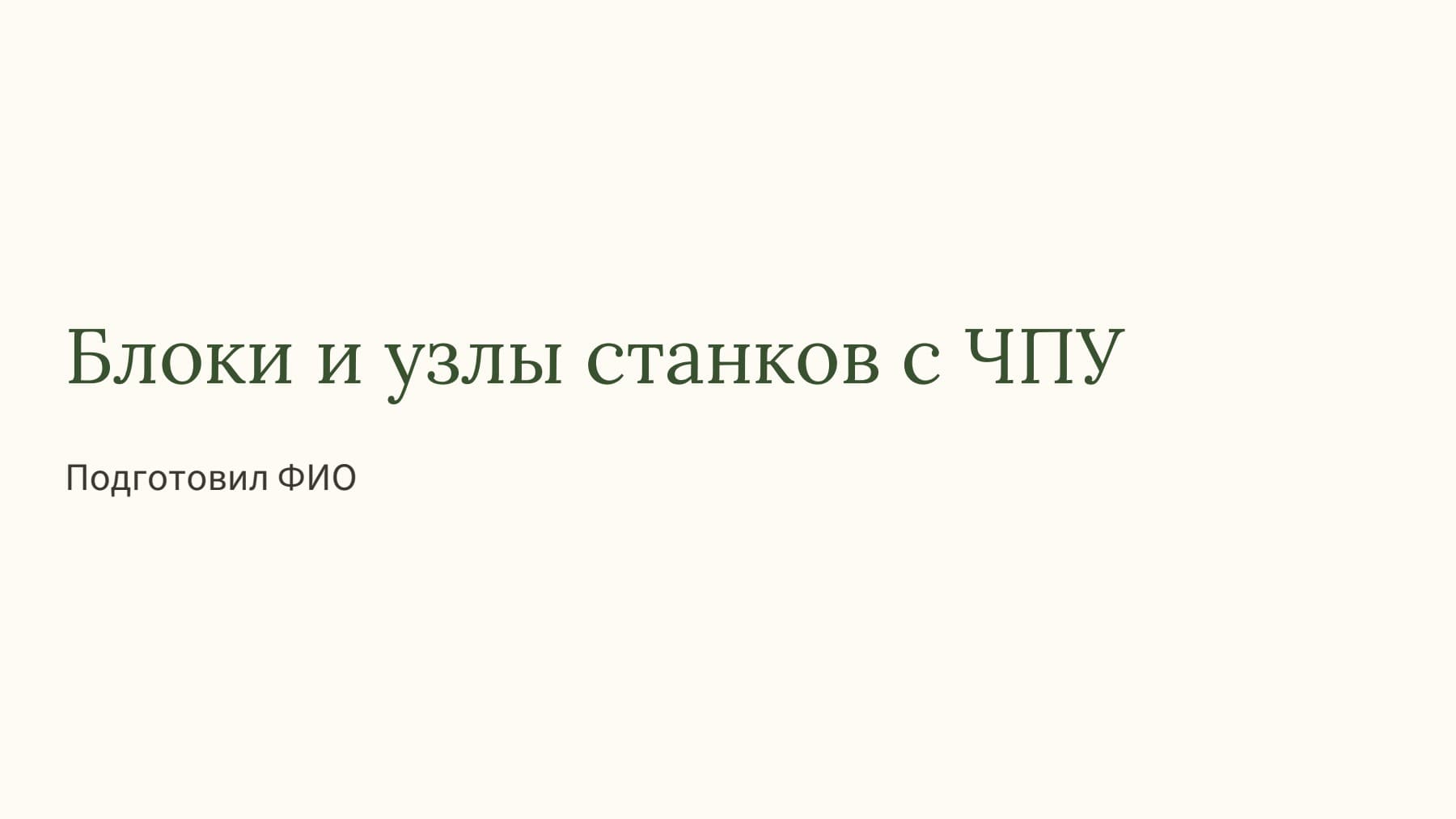

Блоки и узлы станков с ЧПУ

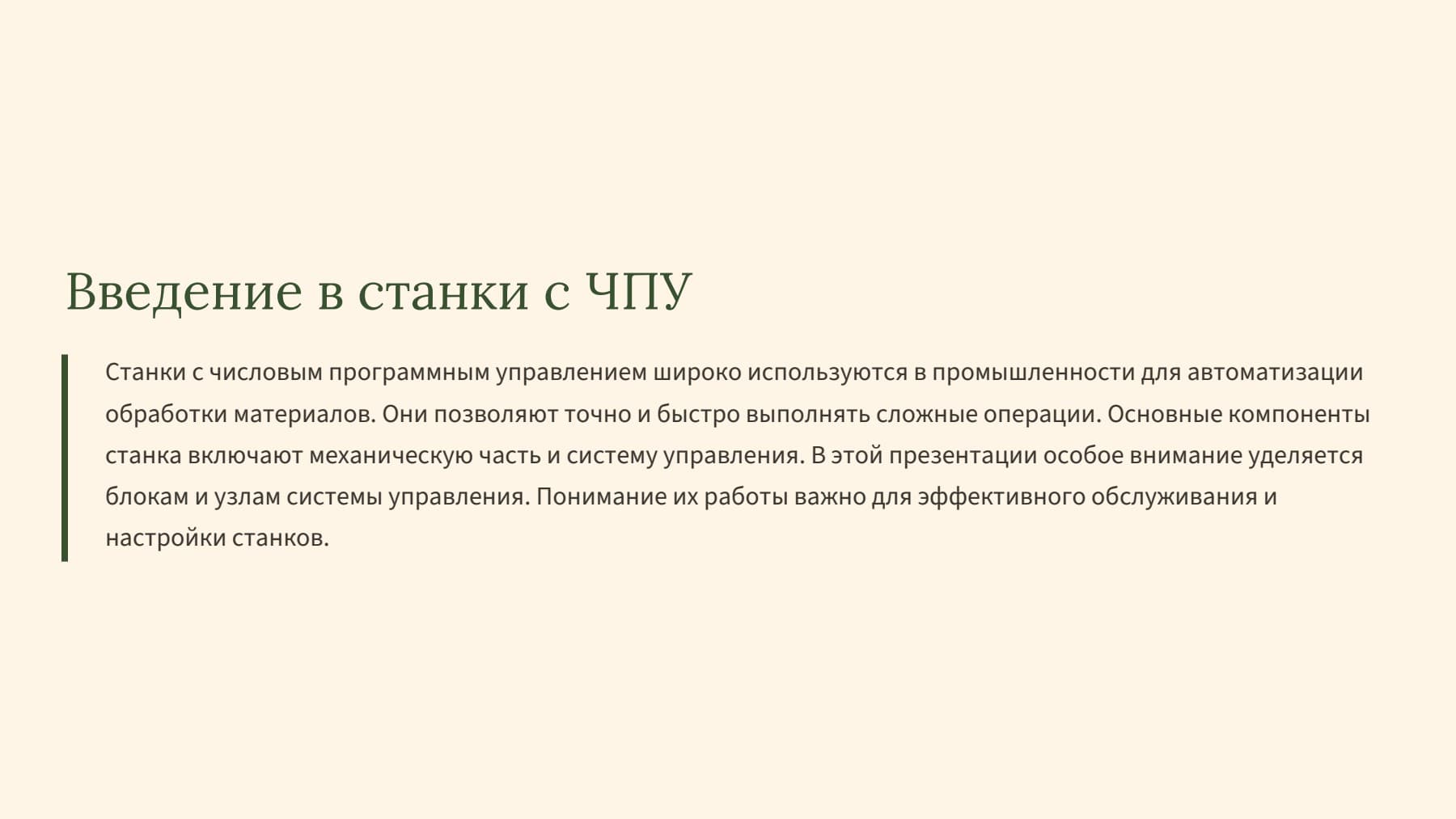

1. Введение в станки с ЧПУ

Станки с числовым программным управлением широко используются в промышленности для автоматизации обработки материалов. Они позволяют точно и быстро выполнять сложные операции. Основные компоненты станка включают механическую часть и систему управления. В этой презентации особое внимание уделяется блокам и узлам системы управления. Понимание их работы важно для эффективного обслуживания и настройки станков.

2. Общее устройство станка с ЧПУ

Станок с ЧПУ состоит из механической части, системы управления, электросистемы и системы подачи. Механическая часть включает шпиндель, оси и рабочие инструменты. Система управления обеспечивает выполнение программ и контроль работы. Электросистема питает все компоненты и обеспечивает их взаимодействие. Взаимодействие всех элементов обеспечивает точность и качество обработки.

3. Роль блоков в системе управления

Блоки в системе управления выполняют функции обработки команд и контроля работы станка. Они разделены по функциональности, например, блоки управления движением, силовые блоки и блоки ввода-вывода. Каждый блок отвечает за определённую часть работы и взаимодействует с другими. Надежность блоков важна для стабильной работы станка. Современные блоки используют микроконтроллеры и встроенные системы для повышения эффективности.

4. Типы блоков и их функции

Существует несколько типов блоков, таких как блоки управления движением, силовые блоки и блоки интерфейса. Блоки управления движением отвечают за позиционирование и движение осей. Силовые блоки обеспечивают питание электродвигателей и исполнительных механизмов. Блоки интерфейса позволяют оператору взаимодействовать с системой. Каждый тип блока имеет свои особенности и требования к надежности и скорости работы.

5. Узлы системы управления станка

Узлы системы управления включают в себя узлы обработки команд, узлы питания и узлы связи. Они обеспечивают передачу данных между различными компонентами станка. Узлы обработки команд интерпретируют программные инструкции и управляют исполнительными механизмами. Узлы питания обеспечивают электропитание всех элементов системы. Связь между узлами осуществляется через специальные протоколы и кабели, что обеспечивает синхронную работу.

6. Особенности конструкции узлов и блоков

Конструкции узлов и блоков проектируются с учетом требований надежности и безопасности. Они часто содержат защитные элементы, фильтры и системы охлаждения. Важной особенностью является модульность, которая облегчает обслуживание и замену компонентов. Используются современные материалы и технологии для повышения долговечности. Правильное проектирование узлов и блоков способствует стабильной работе станка и снижает риск поломок.

7. Обслуживание и диагностика блоков и узлов

Обслуживание включает регулярную проверку состояния, очистку и замену изношенных элементов. Диагностика помогает выявить неисправности на ранних стадиях и предотвратить серьезные поломки. Используются специальные программы и устройства для тестирования работы блоков и узлов. Важно соблюдать рекомендации производителя по техническому обслуживанию. Это обеспечивает долговечность и надежность работы станка.

8. Современные технологии в блоках и узлах

Современные блоки и узлы используют цифровые технологии, микропроцессоры и системы связи. Они позволяют повысить точность, скорость и надежность работы станков. Внедрение систем автоматической диагностики и самотестирования помогает снизить время простоя. Использование новых материалов и технологий обеспечивает долговечность и устойчивость к внешним воздействиям. Постоянное развитие технологий способствует улучшению характеристик станков с ЧПУ.

9. Заключение и выводы

Блоки и узлы являются ключевыми компонентами системы управления станками с ЧПУ. Их правильное устройство и обслуживание обеспечивают высокую точность и надежность обработки. Современные технологии позволяют создавать более эффективные и долговечные системы. Понимание устройства и функций блоков и узлов важно для специалистов и операторов. Постоянное развитие этих компонентов способствует прогрессу в области автоматизированного производства.
