Конденсаторы и их виды

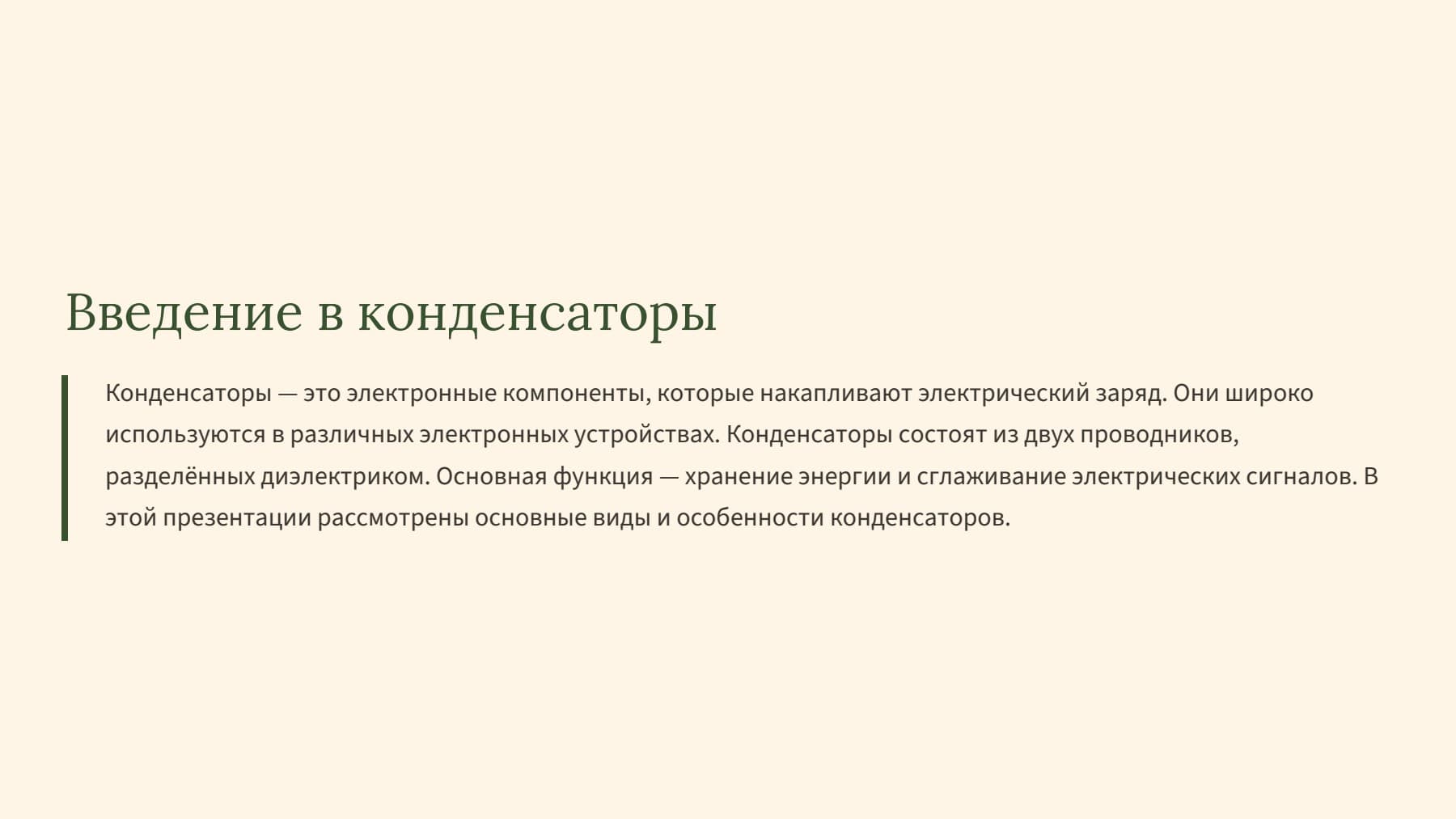

1. Введение в конденсаторы

Конденсаторы — это электронные компоненты, которые накапливают электрический заряд. Они широко используются в различных электронных устройствах. Конденсаторы состоят из двух проводников, разделённых диэлектриком. Основная функция — хранение энергии и сглаживание электрических сигналов. В этой презентации рассмотрены основные виды и особенности конденсаторов.

2. Принцип работы конденсатора

Конденсатор накапливает электрический заряд на своих пластинах. Когда к пластинам прикладывается напряжение, на них появляется заряд противоположных знаков. Заряд и напряжение связаны законом Кулона. После отключения источника, конденсатор сохраняет накопленный заряд некоторое время. Этот процесс используется в различных схемах для фильтрации и хранения энергии.

3. Параметры конденсатора

Основными параметрами являются ёмкость, напряжение пробоя и размеры. Ёмкость измеряется в фарадах и показывает, сколько заряда может накопить конденсатор. Напряжение пробоя — максимально допустимое напряжение, которое может выдержать конденсатор. Размеры зависят от типа и назначения компонента. Эти параметры важны при выборе конденсатора для конкретной схемы.

4. Классификация по типу диэлектрика

Конденсаторы делятся по типу используемого диэлектрика. Например, керамические, электролитические, пленочные и танталовые. Каждый тип имеет свои особенности, преимущества и недостатки. Диэлектрик влияет на параметры, стоимость и область применения конденсатора. Правильный выбор типа диэлектрика важен для надежности и эффективности схемы.

5. Керамические конденсаторы

Керамические конденсаторы широко применяются в электронике благодаря своей компактности и стабильности. Они имеют низкую стоимость и хорошую частотную характеристику. Используются в фильтрах, резонаторах и цепях питания. Основной диэлектрик — керамическая масса. Эти конденсаторы бывают разными по ёмкости и напряжению, что позволяет использовать их в различных схемах.

6. Электролитические конденсаторы

Электролитические конденсаторы отличаются высокой ёмкостью и полярностью. Они состоят из алюминиевой или танталовой пластинки и электролита. Используются в блоках питания, фильтрах и стабилизаторах. Их преимущество — большая ёмкость при небольших размерах. Недостатки — ограниченное рабочее напряжение и необходимость полярности при подключении.

7. Пленочные конденсаторы

Пленочные конденсаторы имеют диэлектрик в виде тонкой пленки. Они отличаются высокой стабильностью и низкими потерями. Используются в высокочастотных цепях, фильтрах и системах связи. Эти конденсаторы долговечны и обладают хорошими электрическими характеристиками. Их размеры и стоимость могут быть выше, чем у керамических или электролитических.

8. Танталовые конденсаторы

Танталовые конденсаторы — это разновидность электролитических, с танталовым диэлектриком. Они обладают высокой стабильностью и низким уровнем утечек. Используются в портативной электронике, устройствах с ограниченным пространством. Их преимущества — небольшие размеры и надежность. Недостатки — чувствительность к перенапряжениям и более высокая цена.

9. Применение конденсаторов

Конденсаторы находят применение в различных электронных схемах. Они используются для фильтрации сигналов, сглаживания напряжения и хранения энергии. В радиотехнике и связи — для настройки и фильтрации. В силовой электронике — для стабилизации и защиты цепей. Важным аспектом является правильный подбор типа и параметров конденсатора для конкретной задачи.

10. Заключение и итоги

Конденсаторы — важные компоненты в электронике, выполняющие функции хранения энергии и фильтрации. Различные виды конденсаторов отличаются по характеристикам и области применения. Правильный выбор типа и параметров обеспечивает надежную работу схемы. Технологии развития позволяют создавать новые виды конденсаторов с улучшенными свойствами. Их использование продолжит расширяться в современных электронных устройствах.
