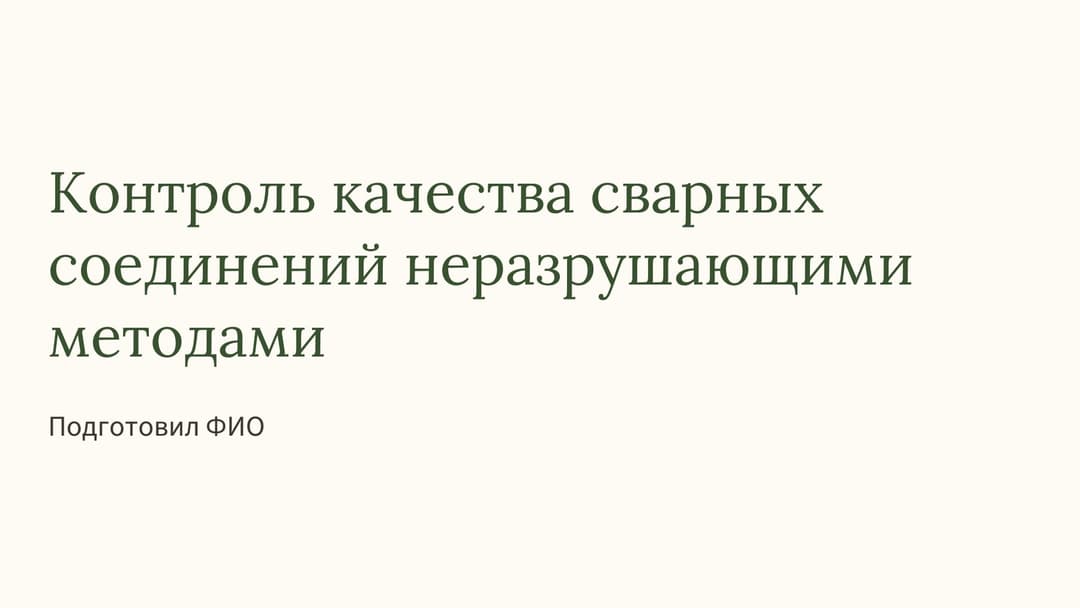

Контроль качества сварных соединений неразрушающими методами

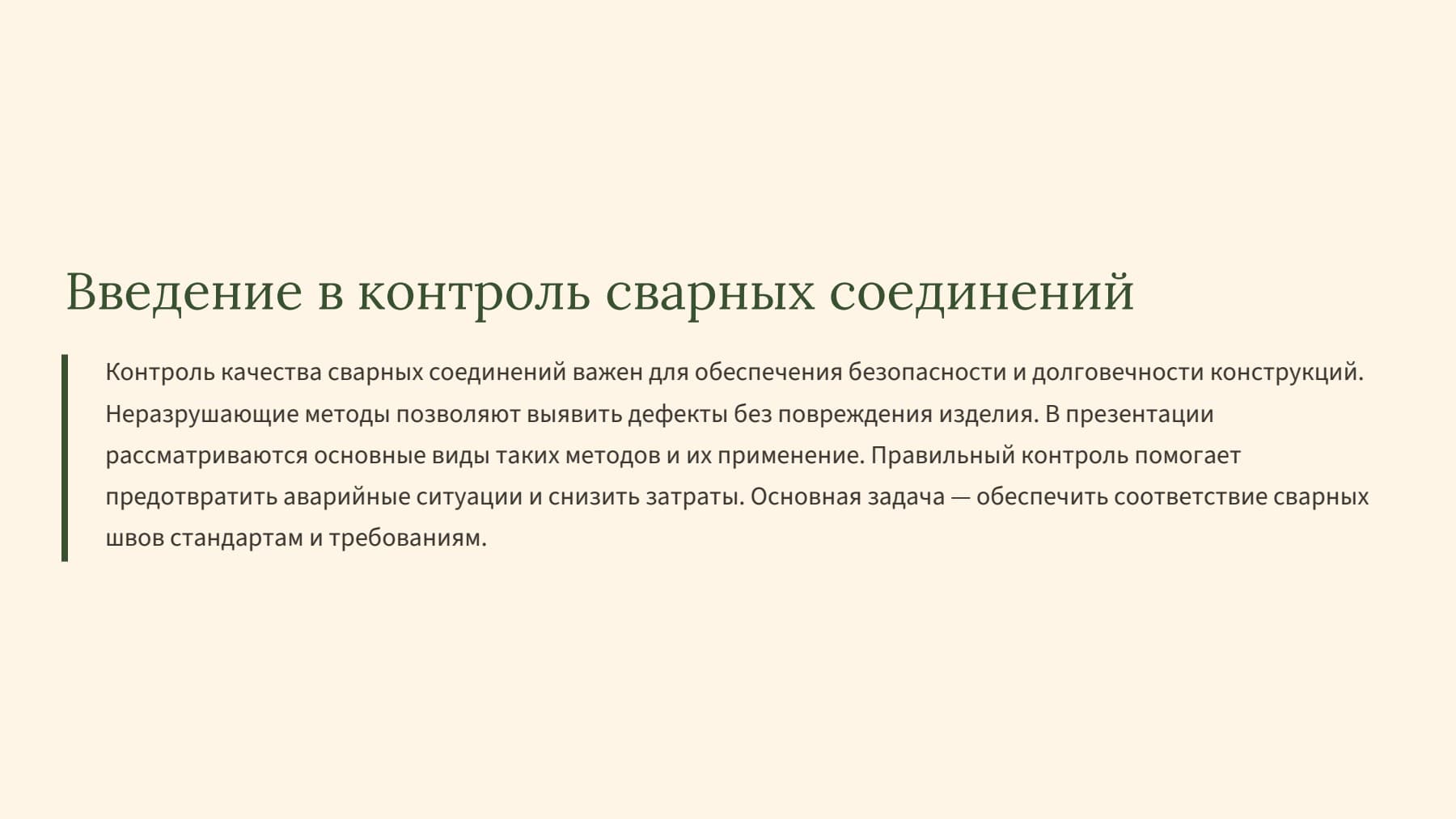

1. Введение в контроль сварных соединений

Контроль качества сварных соединений важен для обеспечения безопасности и долговечности конструкций. Неразрушающие методы позволяют выявить дефекты без повреждения изделия. В презентации рассматриваются основные виды таких методов и их применение. Правильный контроль помогает предотвратить аварийные ситуации и снизить затраты. Основная задача — обеспечить соответствие сварных швов стандартам и требованиям.

2. Значение контроля качества сварных швов

Качественный контроль сварных соединений обеспечивает надежность и безопасность конструкций. Он помогает выявить дефекты, такие как трещины, поры или непровары. Использование неразрушающих методов позволяет проводить диагностику без разрушения изделия. Это особенно важно для ответственных объектов, таких как мосты, здания и нефтепроводы. Высокое качество сварных швов влияет на долговечность и эксплуатационную безопасность.

3. Общие сведения о неразрушающих методах

Неразрушающие методы позволяют проверять сварные швы без их повреждения. Они делятся на визуальный, ультразвуковой, радиографический, магнитный и электромагнитный контроль. Каждый метод имеет свои особенности и области применения. Выбор метода зависит от типа сварного соединения и требований к контролю. Эти методы позволяют выявить внутренние и внешние дефекты.

4. Визуальный контроль сварных швов

Визуальный контроль — самый простой и доступный метод проверки. Он проводится с помощью глаз и специальных инструментов, таких как лупы и осветители. В ходе осмотра выявляются видимые дефекты, такие как трещины, поры и неправильная форма шва. Визуальный контроль проводится на всех этапах производства и эксплуатации. Однако он не позволяет обнаружить внутренние дефекты без дополнительных методов.

5. Ультразвуковой контроль (УЗК)

Ультразвуковой контроль использует высокочастотные звуковые волны для обнаружения дефектов внутри сварного шва. Метод позволяет точно определить наличие трещин, пор и непроваров. Он обеспечивает высокую чувствительность и точность диагностики. УЗК применяется для контроля различных типов сварных соединений и материалов. Этот метод требует специального оборудования и квалифицированных специалистов.

6. Рентгенографический контроль

Рентгенографический контроль основан на использовании рентгеновских лучей для получения изображения внутренней структуры сварного шва. Он позволяет выявить внутренние дефекты, такие как поры и непровары, скрытые от визуального осмотра. Метод требует специального оборудования и соблюдения мер безопасности. Рентгенография широко применяется в промышленности для контроля сложных конструкций. Полученные снимки позволяют точно оценить качество сварного соединения.

7. Магнитный и электромагнитный контроль

Магнитный контроль применяется для проверки сварных швов из ферромагнитных материалов. Он выявляет поверхностные и подповерхностные дефекты, такие как трещины и поры. Электромагнитный метод использует изменение магнитных свойств материала для обнаружения дефектов. Эти методы быстры и позволяют проводить контроль на месте. Они широко используются в промышленности для быстрого выявления дефектов.

8. Плюсы и минусы методов контроля

Каждый метод неразрушающего контроля имеет свои преимущества и ограничения. Визуальный контроль прост и дешев, но не выявляет внутренних дефектов. Ультразвук и радиография обеспечивают высокую точность, но требуют дорогостоящего оборудования и квалифицированных специалистов. Магнитные и электромагнитные методы быстры и удобны, но подходят только для определенных материалов. Выбор метода зависит от конкретных условий и требований к контролю.

9. Практическое применение методов контроля

На практике методы контроля применяются на различных этапах производства и эксплуатации. В процессе сварки проводят визуальный и ультразвуковой контроль. После завершения работ используют радиографию и магнитный контроль для проверки внутреннего состояния шва. В случае обнаружения дефектов проводят ремонт или замену поврежденных участков. Регулярный контроль помогает поддерживать качество и безопасность конструкций на протяжении всего срока службы.

10. Заключение и итоги

Контроль качества сварных соединений неразрушающими методами является важной частью обеспечения безопасности и надежности конструкций. Использование различных методов позволяет выявить широкий спектр дефектов без повреждения изделия. Правильный выбор метода зависит от типа материала, требований и условий эксплуатации. Регулярное проведение контроля способствует долговечности и безопасности объектов. Современные технологии продолжают развиваться, повышая эффективность и точность диагностики.
