Основные части и устроиства токарного станка с чпу

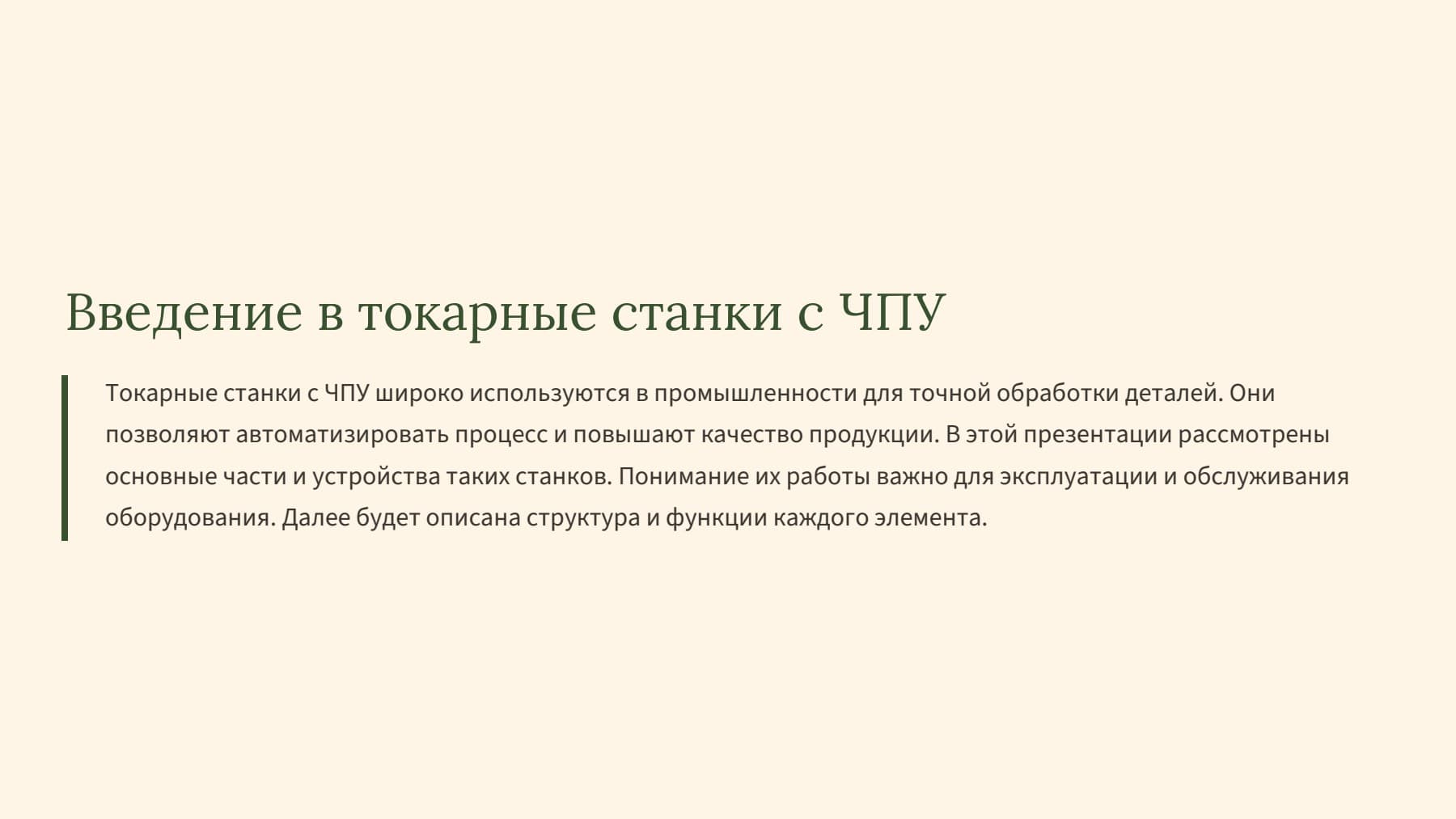

1. Введение в токарные станки с ЧПУ

Токарные станки с ЧПУ широко используются в промышленности для точной обработки деталей. Они позволяют автоматизировать процесс и повышают качество продукции. В этой презентации рассмотрены основные части и устройства таких станков. Понимание их работы важно для эксплуатации и обслуживания оборудования. Далее будет описана структура и функции каждого элемента.

2. Основные компоненты станка

Токарный станок с ЧПУ состоит из нескольких ключевых частей. Это основание, каретка, шпиндель, система подачи и управление. Каждая часть выполняет свою функцию и взаимодействует с остальными. Современные станки оснащены электронными системами для точного управления. В следующем разделе подробно рассмотрены эти компоненты.

3. Основание и рама

Основание служит прочной основой для всего станка и обеспечивает его устойчивость. Оно выполнено из тяжелого материала, чтобы минимизировать вибрации. На раме закреплены все остальные части станка. Надежность основания важна для точности обработки. Оно защищает внутренние механизмы от внешних воздействий.

4. Шпиндель и его устройство

Шпиндель — это часть, которая вращает заготовку. Он соединен с мотором и обеспечивает необходимую скорость вращения. В современных станках шпиндель оснащен системой охлаждения и смазки. Его точность и стабильность важны для качественной обработки. Шпиндель может иметь разные размеры и типы креплений.

5. Каретка и суппорт

Каретка перемещается вдоль осей и держит инструмент. Она обеспечивает точное позиционирование для обработки. Суппорт поддерживает инструмент и позволяет его менять. В станках с ЧПУ управление перемещением каретки осуществляется автоматически. Это повышает скорость и точность работы.

6. Система подачи и приводы

Система подачи отвечает за движение инструмента и заготовки. Включает приводы и механизмы для перемещения по осям. Современные системы используют электромоторы с высокой точностью. Они обеспечивают плавное и точное движение. Это важно для сложных операций обработки.

7. Электронное управление

Управление станком осуществляется через компьютерную систему. Она содержит программное обеспечение для задания параметров обработки. Операторы вводят команды и контролируют процесс. Электронное управление повышает точность и повторяемость операций. Оно также облегчает настройку станка для разных задач.

8. Дисплей и интерфейс управления

На станке установлен дисплей для отображения информации. Операторы используют интерфейс для ввода команд и настройки параметров. Современные системы позволяют загружать программы и контролировать процесс в реальном времени. Удобство интерфейса повышает эффективность работы. Это важный элемент современного станка.

9. Дополнительные устройства

К дополнительным устройствам относятся системы охлаждения, смазки и защиты. Они обеспечивают стабильную работу станка и продлевают срок службы. Также могут быть установлены системы автоматической подачи смазки. Важна правильная настройка и обслуживание этих устройств. Они способствуют повышению качества обработки и безопасности.

10. Заключение и итоги

Основные части и устройства токарного станка с ЧПУ обеспечивают его высокую точность и эффективность. Каждая часть играет важную роль в процессе обработки. Современные технологии позволяют автоматизировать работу и повышать качество продукции. Знание устройства станка важно для его правильной эксплуатации и обслуживания. В будущем такие станки будут становиться еще более совершенными.
