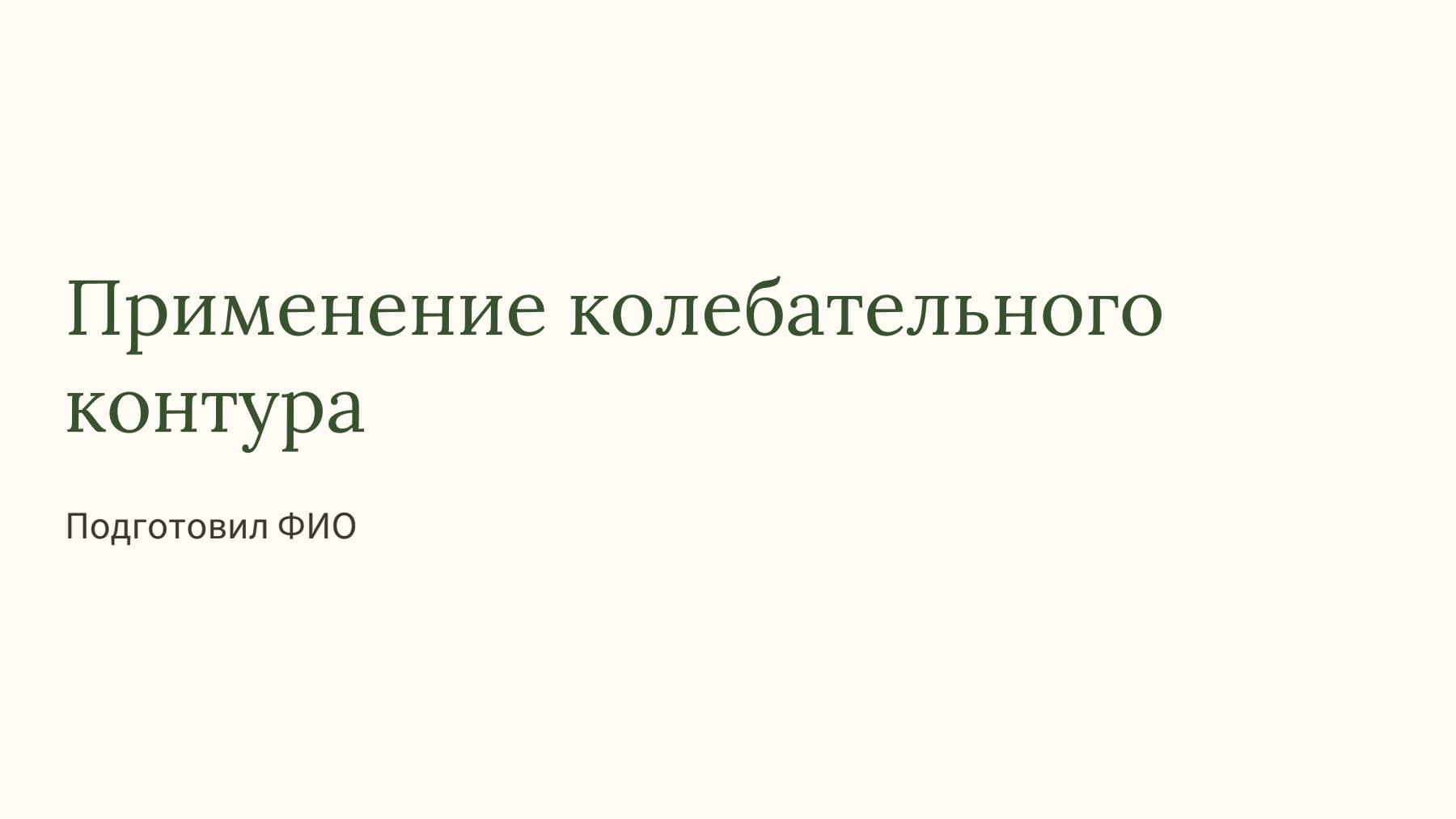

Применение колебательного контура

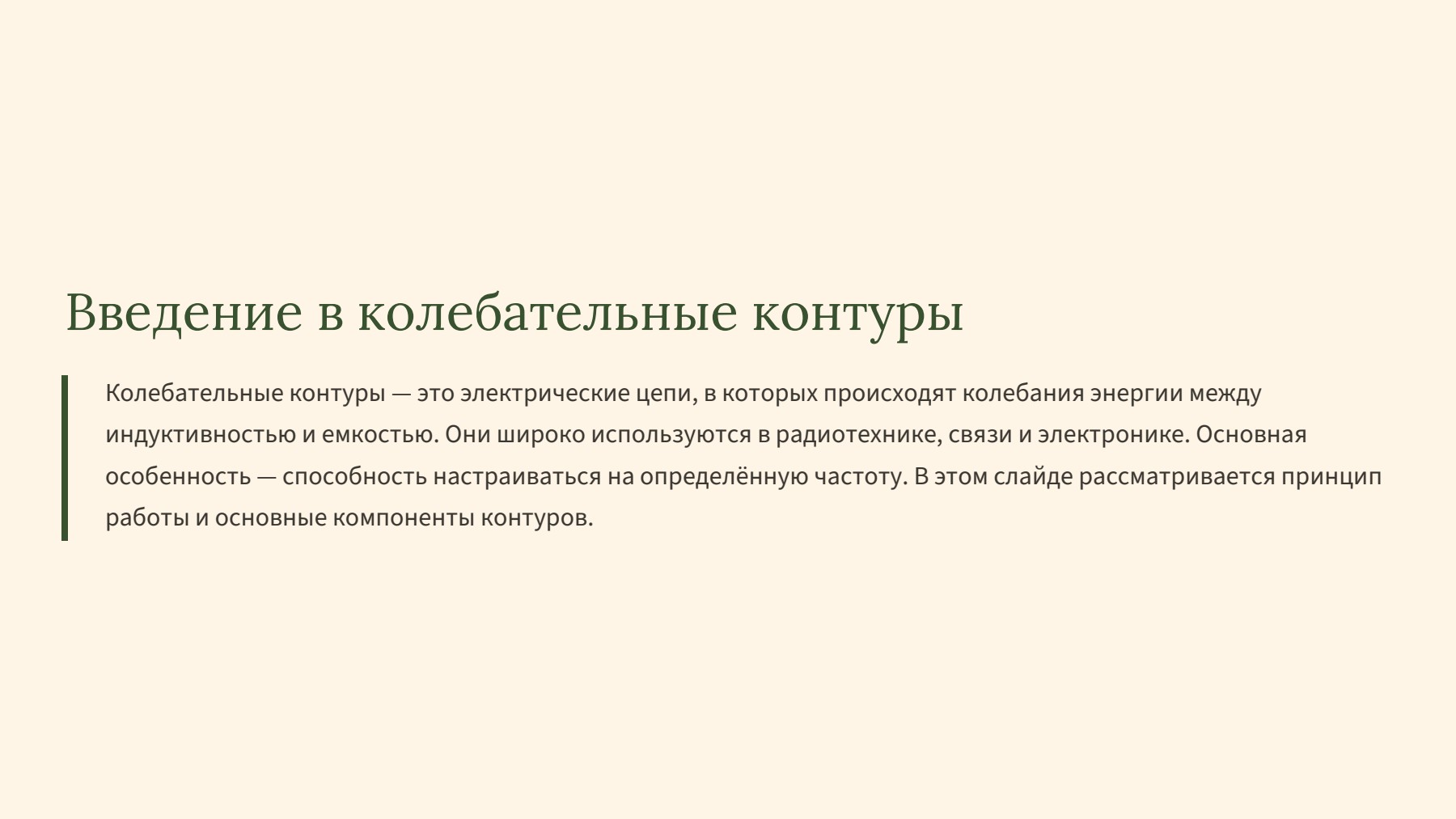

1. Введение в колебательные контуры

Колебательные контуры — это электрические цепи, в которых происходят колебания энергии между индуктивностью и емкостью. Они широко используются в радиотехнике, связи и электронике. Основная особенность — способность настраиваться на определённую частоту. В этом слайде рассматривается принцип работы и основные компоненты контуров.

2. Основные элементы контура

Колебательный контур состоит из индуктивности и емкости. Индуктивность накапливает магнитную энергию, а емкость — электрическую. Взаимодействие этих элементов создает условия для колебаний. Важными параметрами являются частота резонанса и добротность. Эти параметры определяют характеристики работы контура.

3. Механизм возникновения колебаний

Колебания возникают при передаче энергии между магнитным и электрическим полями. Когда конденсатор разряжен, энергия находится в электростатическом поле. При подключении к индуктивности энергия переходит в магнитное поле. Этот процесс повторяется, создавая колебания с определенной частотой.

4. Частота резонанса

Частота резонанса — это частота, при которой амплитуда колебаний достигает максимума. Она определяется формулой, зависящей от индуктивности и емкости. Настройка на нужную частоту важна для работы радиоприемников и передатчиков. В этом слайде объясняется, как рассчитывать и регулировать резонанс.

5. Добротность контура

Добротность характеризует качество колебательного контура. Чем выше добротность, тем меньше затухание и более устойчивые колебания. Она зависит от сопротивлений в цепи и параметров элементов. Высокая добротность важна для получения четких и стабильных сигналов.

6. Применение в радиотехнике

Колебательные контуры используются в радиоприемниках для настройки на нужную частоту. Они позволяют выделять сигналы определенной частоты из множества. Также применяются в передатчиках для генерации радиосигналов. В этом разделе рассматриваются основные примеры использования.

7. Использование в фильтрах

Колебательные контуры служат основой для фильтров, пропускающих или блокирующих определенные частоты. Они применяются в аудиотехнике, телекоммуникациях и измерительных приборах. Фильтры на основе контуров помогают улучшить качество сигнала и снизить помехи.

8. Настройка и регулировка

Для достижения нужной частоты резонанса используют регулировку емкости или индуктивности. В современных устройствах применяются переменные конденсаторы и катушки. Правильная настройка обеспечивает стабильную работу и высокое качество сигнала.

9. Преимущества и ограничения

Колебательные контуры обладают высокой точностью и возможностью настройки на разные частоты. Однако они чувствительны к сопротивлениям и внешним помехам. Важна правильная конструкция и качественные компоненты для достижения оптимальных характеристик.

10. Заключение и итоги

Колебательные контуры играют важную роль в современной электронике и радиотехнике. Они позволяют настраивать и фильтровать сигналы, обеспечивая работу различных устройств. Понимание их работы и параметров важно для разработки и эксплуатации электронных систем.
