Ультразвуковой дальномер на базе arduino

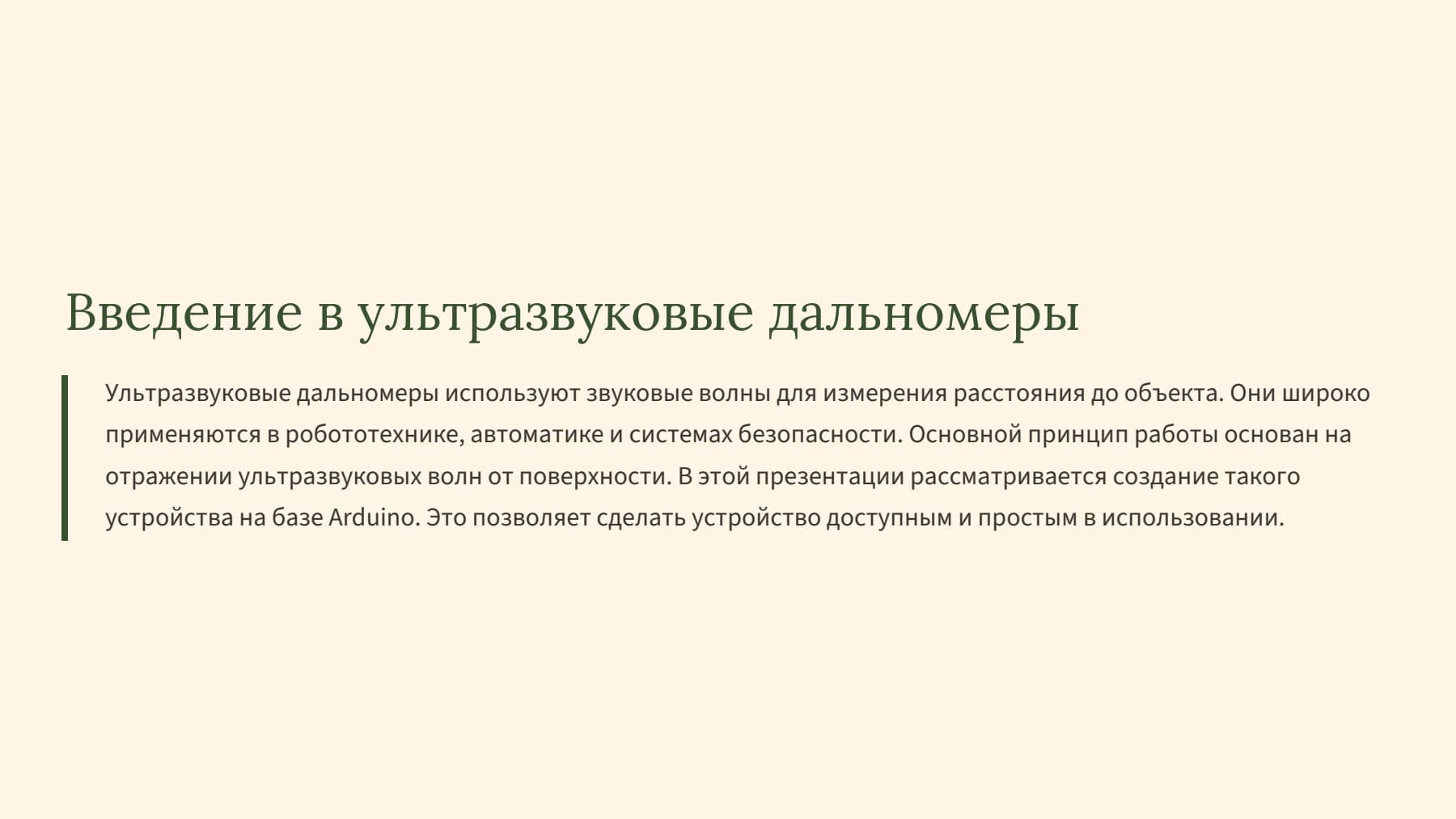

1. Введение в ультразвуковые дальномеры

Ультразвуковые дальномеры используют звуковые волны для измерения расстояния до объекта. Они широко применяются в робототехнике, автоматике и системах безопасности. Основной принцип работы основан на отражении ультразвуковых волн от поверхности. В этой презентации рассматривается создание такого устройства на базе Arduino. Это позволяет сделать устройство доступным и простым в использовании.

2. Основные компоненты системы

Для создания ультразвукового дальномера потребуется Arduino, ультразвуковой датчик, питание и провода. Ультразвуковой датчик обычно состоит из передатчика и приемника. Arduino управляет датчиком и обрабатывает полученные сигналы. Также необходим дисплей или интерфейс для отображения результатов измерений. Все компоненты легко доступны и недороги.

3. Принцип работы ультразвукового датчика

Датчик посылает ультразвуковой импуль, который распространяется в воздухе. Когда импуль достигает объекта, он отражается и возвращается к датчику. Arduino измеряет время, за которое прошел сигнал туда и обратно. Зная скорость звука, можно вычислить расстояние до объекта. Этот метод позволяет получать точные измерения на небольших расстояниях.

4. Подключение компонентов к Arduino

Датчик подключается к Arduino через специальные пины для сигнала и питания. Обычно используется один цифровой пин для триггера и один для эхо-сигнала. Важно правильно подключить питание и заземление. После этого можно написать программу для управления датчиком и обработки данных. Такой подход позволяет быстро собрать работающее устройство.

5. Программирование Arduino для измерений

Программа включает и выключает ультразвуковой датчик, измеряет время возврата сигнала и вычисляет расстояние. В коде задаются параметры измерений и выводятся результаты на дисплей или в сериал-монитор. Важно учитывать задержки и точность измерений. Правильная настройка обеспечивает надежную работу дальномера. Такой софт можно легко адаптировать под разные задачи.

6. Обработка и отображение данных

Полученные данные можно выводить на дисплей, например, LCD или OLED. Также возможна передача данных на компьютер или в другую систему. Важно обеспечить читаемость и точность отображения. Можно добавлять графики или логировать измерения. Это помогает анализировать результаты и использовать их в автоматике или робототехнике.

7. Практические примеры использования

Ультразвуковой дальномер на базе Arduino можно применять в робототехнике для обхода препятствий. Он помогает автоматическим системам определять расстояние до объектов. Также используется в системах парковки и безопасности. В образовательных проектах он служит хорошим примером для изучения работы с ультразвуком. Возможности применения широки и разнообразны.

8. Преимущества и ограничения устройства

Основные преимущества включают простоту сборки, низкую стоимость и универсальность. Устройство легко настраивается и расширяется. Однако есть ограничения по дальности измерений и чувствительности к помехам. Важна правильная калибровка и защита от внешних факторов. В целом, это надежное решение для многих задач.

9. Заключение и перспективы развития

Создание ультразвукового дальномера на базе Arduino — это доступный способ освоить основы измерений расстояний. В будущем возможна интеграция с другими системами, улучшение точности и расширение функционала. Использование новых датчиков и технологий позволит повысить эффективность устройств. Такой проект подходит для обучения и практических разработок. Он способствует развитию навыков в области электроники и программирования.
