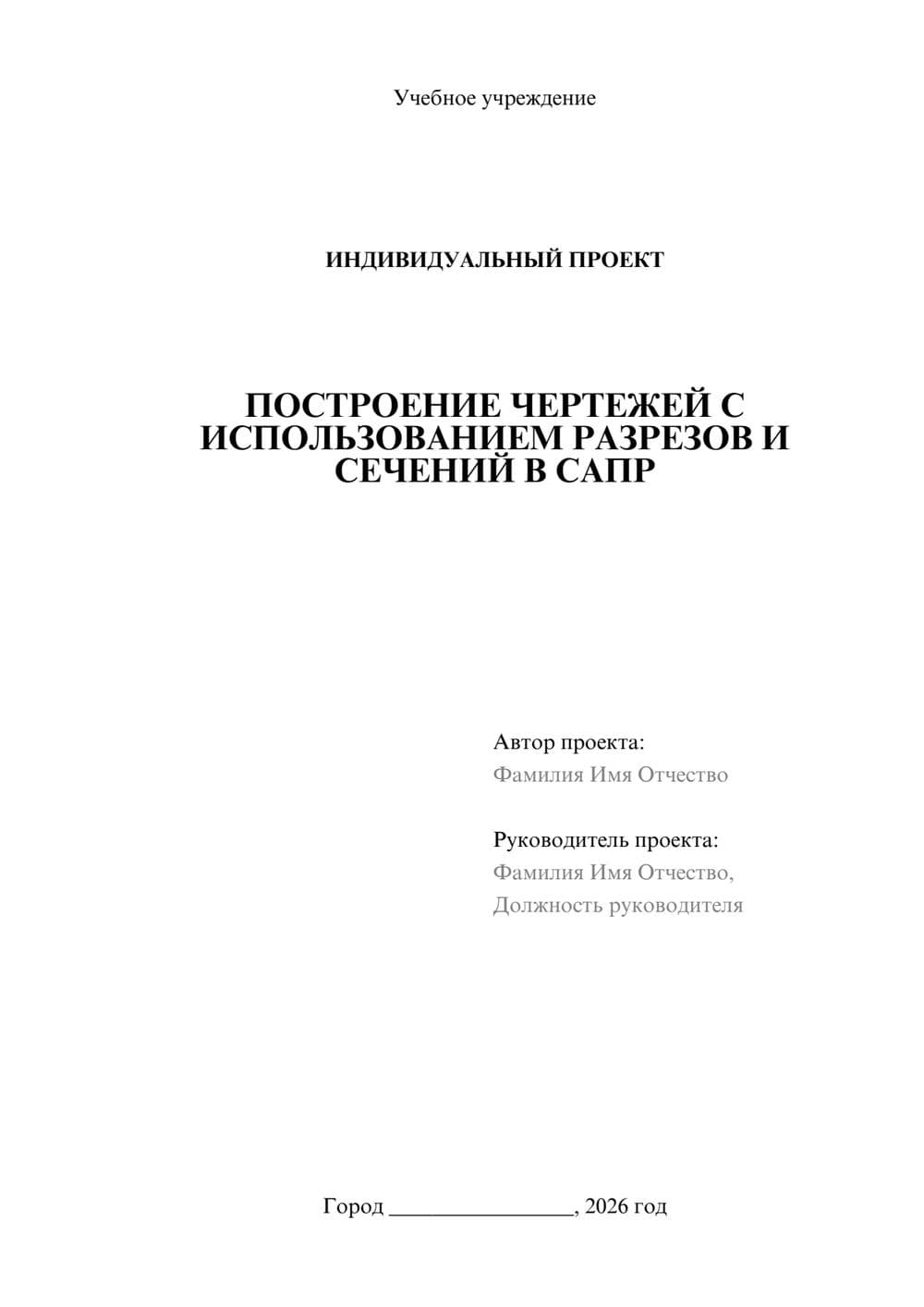

Построение чертежей с использованием разрезов и сечений в САПР

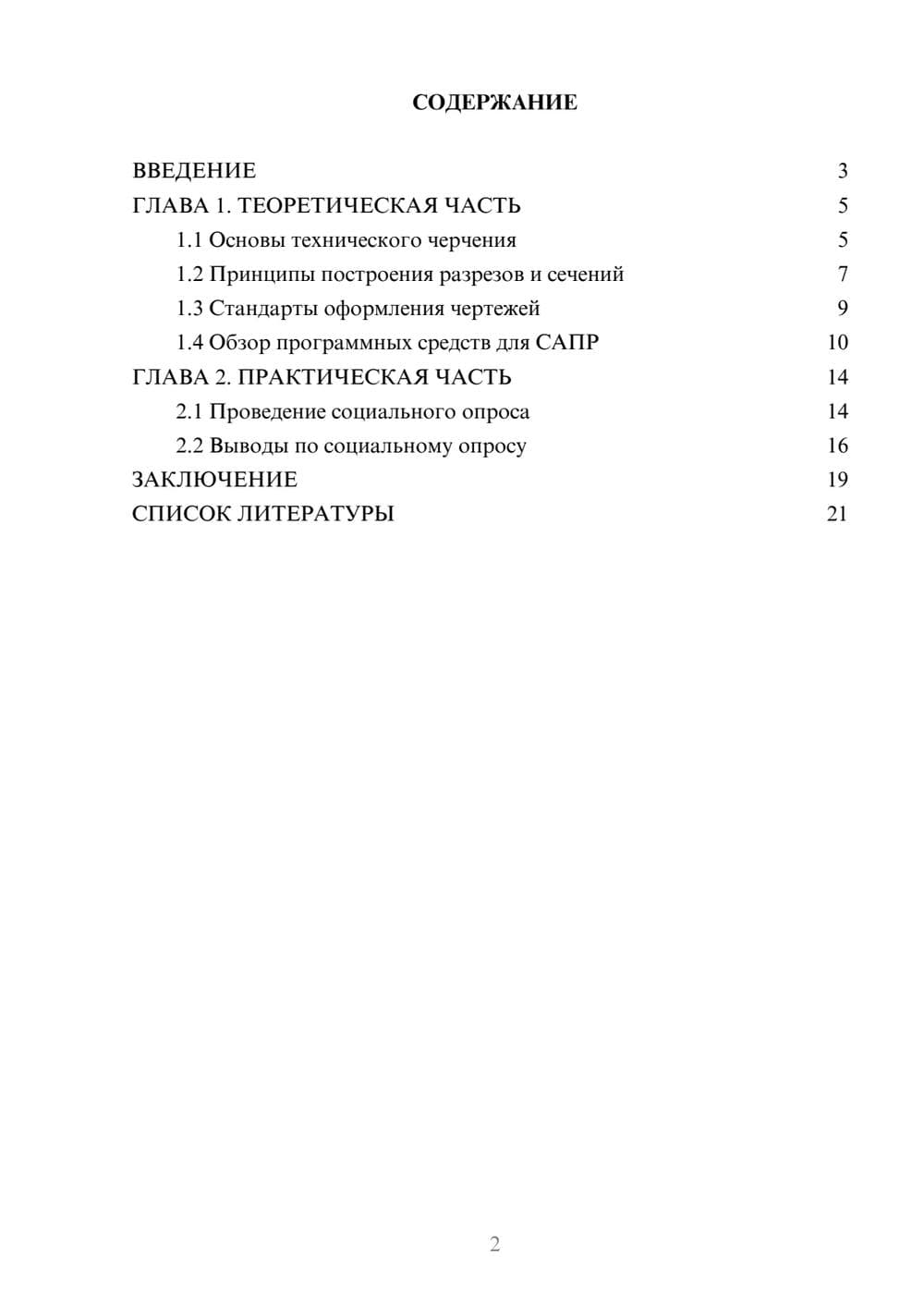

Содержание

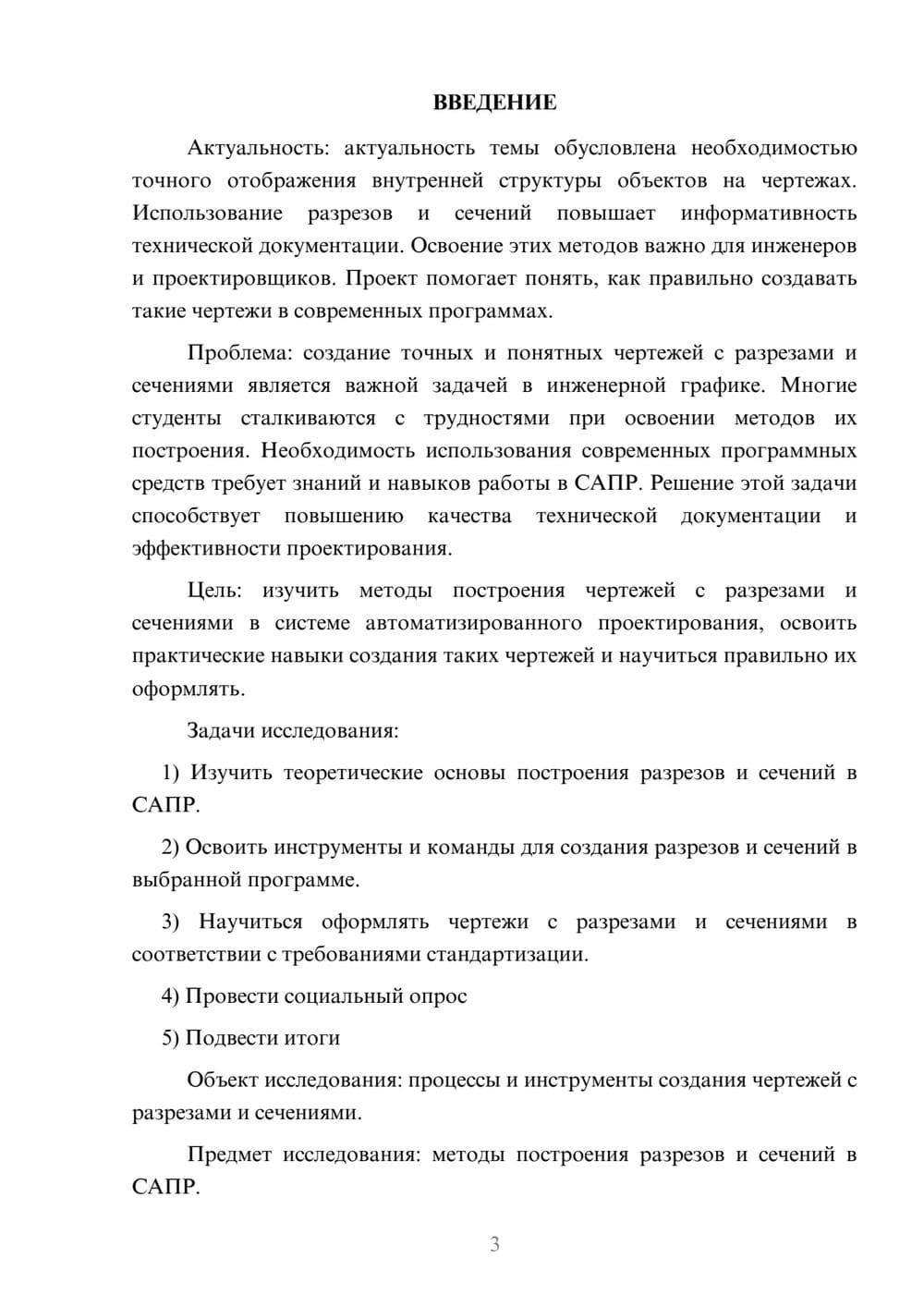

ВВЕДЕНИЕ

Актуальность: актуальность темы обусловлена необходимостью точного отображения внутренней структуры объектов на чертежах. Использование разрезов и сечений повышает информативность технической документации. Освоение этих методов важно для инженеров и проектировщиков. Проект помогает понять, как правильно создавать такие чертежи в современных программах.

Проблема: создание точных и понятных чертежей с разрезами и сечениями является важной задачей в инженерной графике. Многие студенты сталкиваются с трудностями при освоении методов их построения. Необходимость использования современных программных средств требует знаний и навыков работы в САПР. Решение этой задачи способствует повышению качества технической документации и эффективности проектирования.

Цель: изучить методы построения чертежей с разрезами и сечениями в системе автоматизированного проектирования, освоить практические навыки создания таких чертежей и научиться правильно их оформлять.

Задачи:

1. 1) Изучить теоретические основы построения разрезов и сечений в САПР.
2. 2) Освоить инструменты и команды для создания разрезов и сечений в выбранной программе.
3. 3) Научиться оформлять чертежи с разрезами и сечениями в соответствии с требованиями стандартизации.
4. 4) Провести социальный опрос;
5. 5) Подвести итоги.

Предмет исследования: методы построения разрезов и сечений в САПР.

Объект исследования: процессы и инструменты создания чертежей с разрезами и сечениями.

Гипотеза: использование современных методов и программных средств позволяет значительно упростить и повысить точность построения чертежей с разрезами и сечениями.

Методы исследования:

1. 1) Анализ научной литературы и онлайн-источников.
2. 2) Сравнение и сопоставление полученных данных.
3. 3) Социологический опрос.
