Схемы электрические и принципиальные. Вопросы 1 условные графические и буквенные обозначения в электрических схемах. 2 размеры условных графических обозначений (УГО). ГОСТ 2.747-68.

Содержание

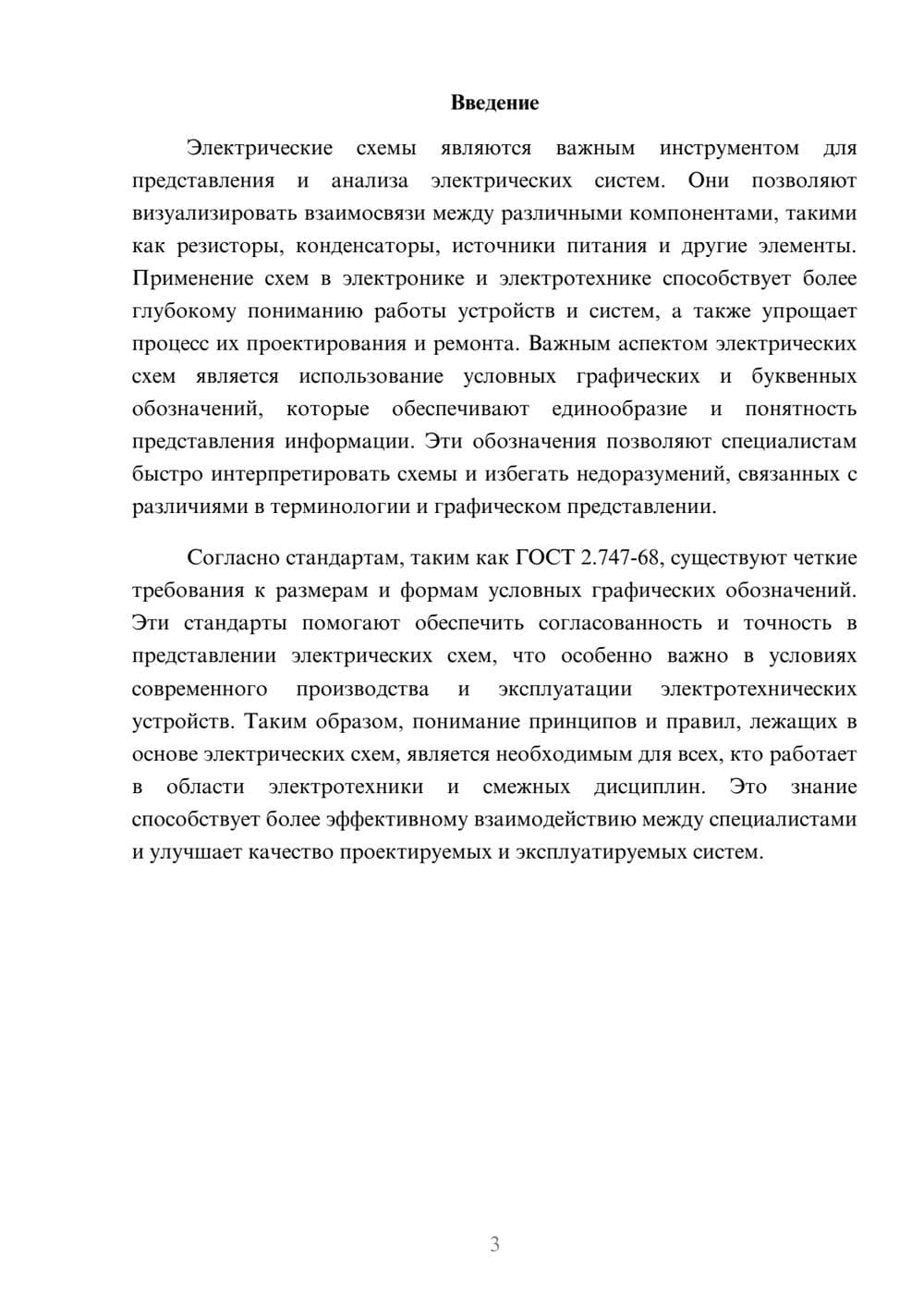

Введение

Электрические схемы являются важным инструментом для представления и анализа электрических систем. Они позволяют визуализировать взаимосвязи между различными компонентами, такими как резисторы, конденсаторы, источники питания и другие элементы. Применение схем в электронике и электротехнике способствует более глубокому пониманию работы устройств и систем, а также упрощает процесс их проектирования и ремонта. Важным аспектом электрических схем является использование условных графических и буквенных обозначений, которые обеспечивают единообразие и понятность представления информации. Эти обозначения позволяют специалистам быстро интерпретировать схемы и избегать недоразумений, связанных с различиями в терминологии и графическом представлении.

Согласно стандартам, таким как ГОСТ 2.747-68, существуют четкие требования к размерам и формам условных графических обозначений. Эти стандарты помогают обеспечить согласованность и точность в представлении электрических схем, что особенно важно в условиях современного производства и эксплуатации электротехнических устройств. Таким образом, понимание принципов и правил, лежащих в основе электрических схем, является необходимым для всех, кто работает в области электротехники и смежных дисциплин. Это знание способствует более эффективному взаимодействию между специалистами и улучшает качество проектируемых и эксплуатируемых систем.
