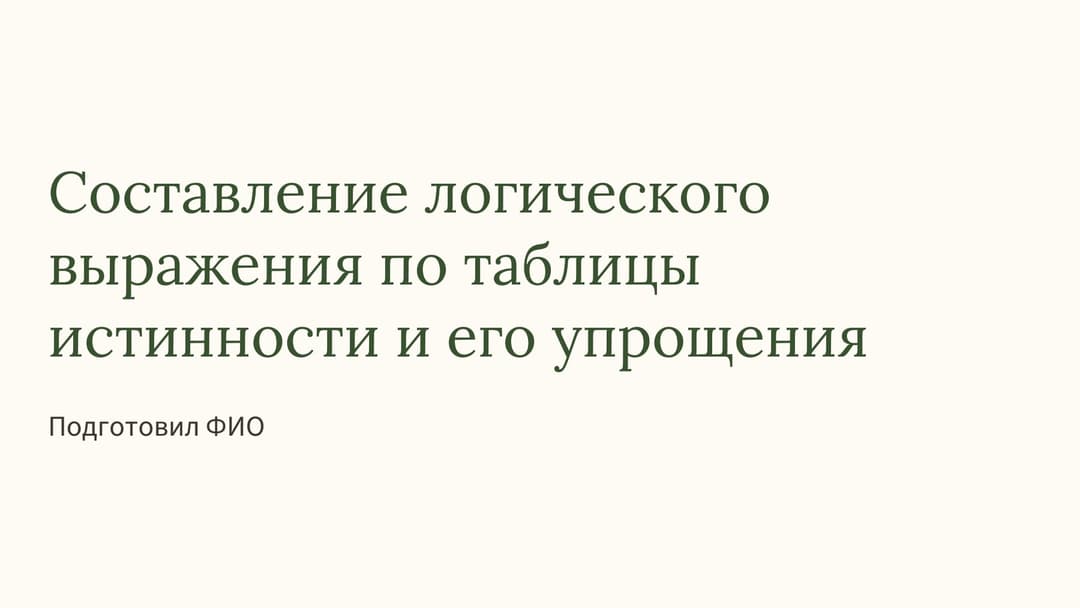

Составление логического выражения по таблицы истинности и его упрощения

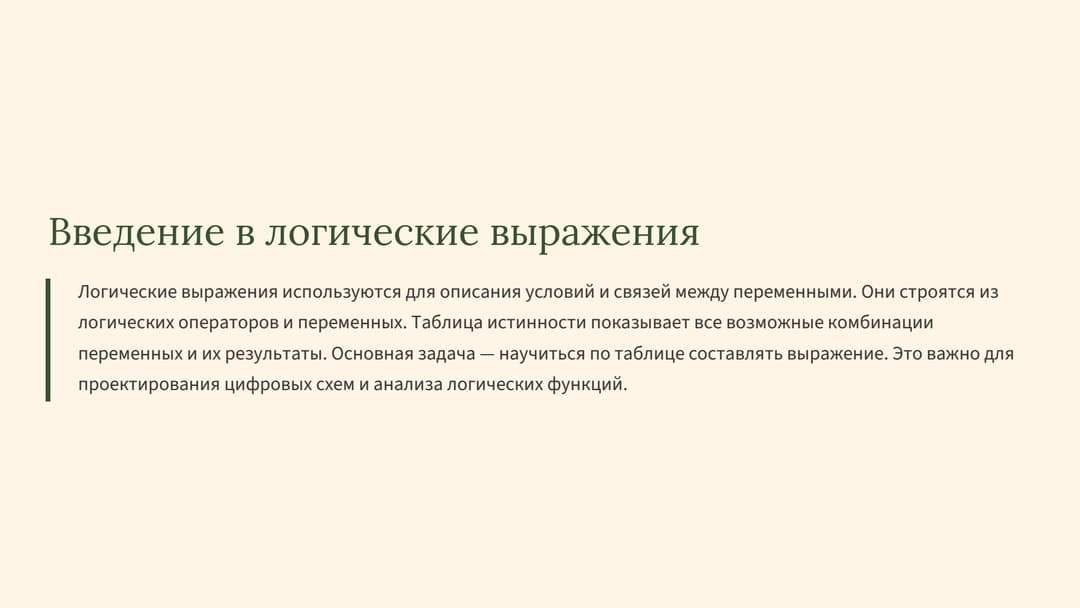

1. Введение в логические выражения

Логические выражения используются для описания условий и связей между переменными. Они строятся из логических операторов и переменных. Таблица истинности показывает все возможные комбинации переменных и их результаты. Основная задача — научиться по таблице составлять выражение. Это важно для проектирования цифровых схем и анализа логических функций.

2. Что такое таблица истинности

Таблица истинности — это таблица, которая показывает все возможные комбинации входных переменных и соответствующие выходные значения. Каждая строка таблицы представляет отдельный случай. Таблица помогает понять поведение логической функции. Она служит основой для построения логического выражения. Также таблица используется для проверки правильности составленных выражений.

3. Пример таблицы истинности

Рассмотрим таблицу для функции с двумя переменными A и B. В таблице перечислены все возможные комбинации: A и B равны 0 или 1. В последней колонке указано значение функции для каждой комбинации. Анализ таблицы позволяет определить, как переменные связаны между собой. На основе этой информации можно составить логическое выражение.

4. Метод составления выражения

Для составления выражения по таблице истинности выбираются строки, где результат равен 1. Для каждой такой строки создается конъюнкция переменных, учитывая их значение. Если переменная равна 1, она остается без изменений, если 0 — берется отрицание. Эти конъюнкции объединяются дизъюнкцией. В результате получается логическое выражение, соответствующее таблице.

5. Пример составления выражения

Рассмотрим таблицу для функции с двумя переменными. Для строки, где результат равен 1, создается выражение, соединяя переменные и их отрицания. Затем все такие выражения объединяются оператором ИЛИ. Полученное выражение точно описывает функцию. Этот метод позволяет быстро и точно перейти от таблицы к логическому выражению.

6. Упрощение логического выражения

После составления выражения оно часто бывает сложным и длинным. Упрощение помогает сделать его более компактным и понятным. Для этого используют законы алгебры логики, такие как дистрибутивность, идемпотентность и другие. Упрощение повышает эффективность реализации логической функции. Это важный этап при проектировании цифровых схем.

7. Методы упрощения выражений

Наиболее популярные методы — использование карт Карно и алгебраические законы. Карта Карно позволяет визуально найти минимальное выражение, объединяя одинаковые участки. Алгебраические законы помогают упростить выражение вручную. Важно уметь применять оба метода для достижения оптимальных результатов. Упрощение снижает количество логических элементов и повышает скорость работы схемы.

8. Практический пример упрощения

Рассмотрим сложное выражение, полученное по таблице истинности. Используя карту Карно, выделяются общие участки, что позволяет объединить части выражения. Также применяются законы логики для сокращения. В результате получается более короткое и понятное выражение. Этот пример показывает, как упрощение влияет на качество проектирования. Практика помогает лучше понять методы и их применение.

9. Значение упрощения в практике

Упрощение логических выражений важно для разработки эффективных цифровых устройств. Чем короче и проще выражение, тем меньше ресурсов требуется для его реализации. Это снижает стоимость и повышает надежность схем. Упрощение также ускоряет работу устройств и облегчает их обслуживание. Поэтому знание методов упрощения — важный навык для инженеров и разработчиков.

10. Заключение и итоги

В ходе презентации рассмотрены основные этапы работы с таблицей истинности — от составления логического выражения до его упрощения. Показано, как правильно анализировать таблицу и применять методы упрощения. Эти навыки позволяют создавать более эффективные и оптимальные логические схемы. Важно постоянно практиковаться для совершенствования умений. Правильное использование методов повышает качество проектирования цифровых устройств.
